手搓 Chromebook 调试线（SuzyQable）
Feb 15, 2025
网上关于这个的教程其实不少，不过写的都有点啰唆。想起来做这个主要是因为闲鱼上奸商卖的实在是太贵了，本琼比已被吓晕。
材料
这个是做一条需要的，不需要额外的连接线（杜邦线之类的）。
| 元件 | 注意事项 | 数量 |
|---|---|---|
| 22K 欧电阻 | 不要选瓦数太大的，我们只是拿来做数据线，不会有多大的功耗，我买的 1W 已经很粗了，有点影响焊接 | 1 |
| 56K 欧电阻 | 同上 | 1 |
| Type-C 公头测试板 | 绿色的那种，我看国外的教程也有蓝色的，不过我在淘宝只买到绿色的 | 1 |
| USB-A 公头 4芯 单头 数据线 | 长度稍微长一点，我买的 0.3M 就稍微有点短了，连另一台电脑都有点费劲 | 1 |
当然，自备焊锡和电烙铁。
焊接
Type-C 公头调试板和母头的丝印是反过来的，所以很多教程会叫你对着官方原理图互补的位置焊接，其实没必要。根据我下面提供的连接表格直接焊就好：
| USB 数据线 | Type-C 测试板 |
|---|---|
| 黑色 | 上排 GND |
| 红色 | 上排 VCC |
| 绿色 | 下排 A5 |
| 白色 | 上排 B5 |
| 56K 电阻 | 22K 电阻 |
|---|---|
| B8 | A8 |
| 上排 VCC | 下排 VCC |

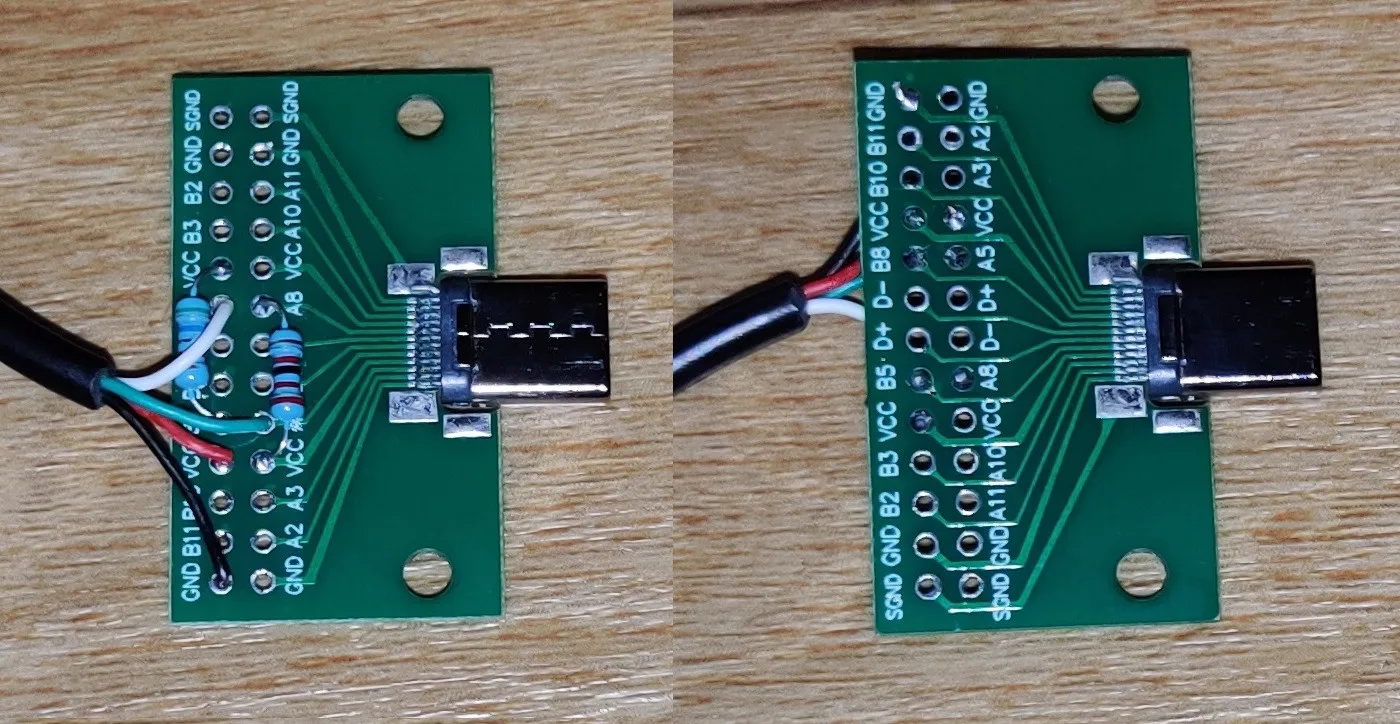

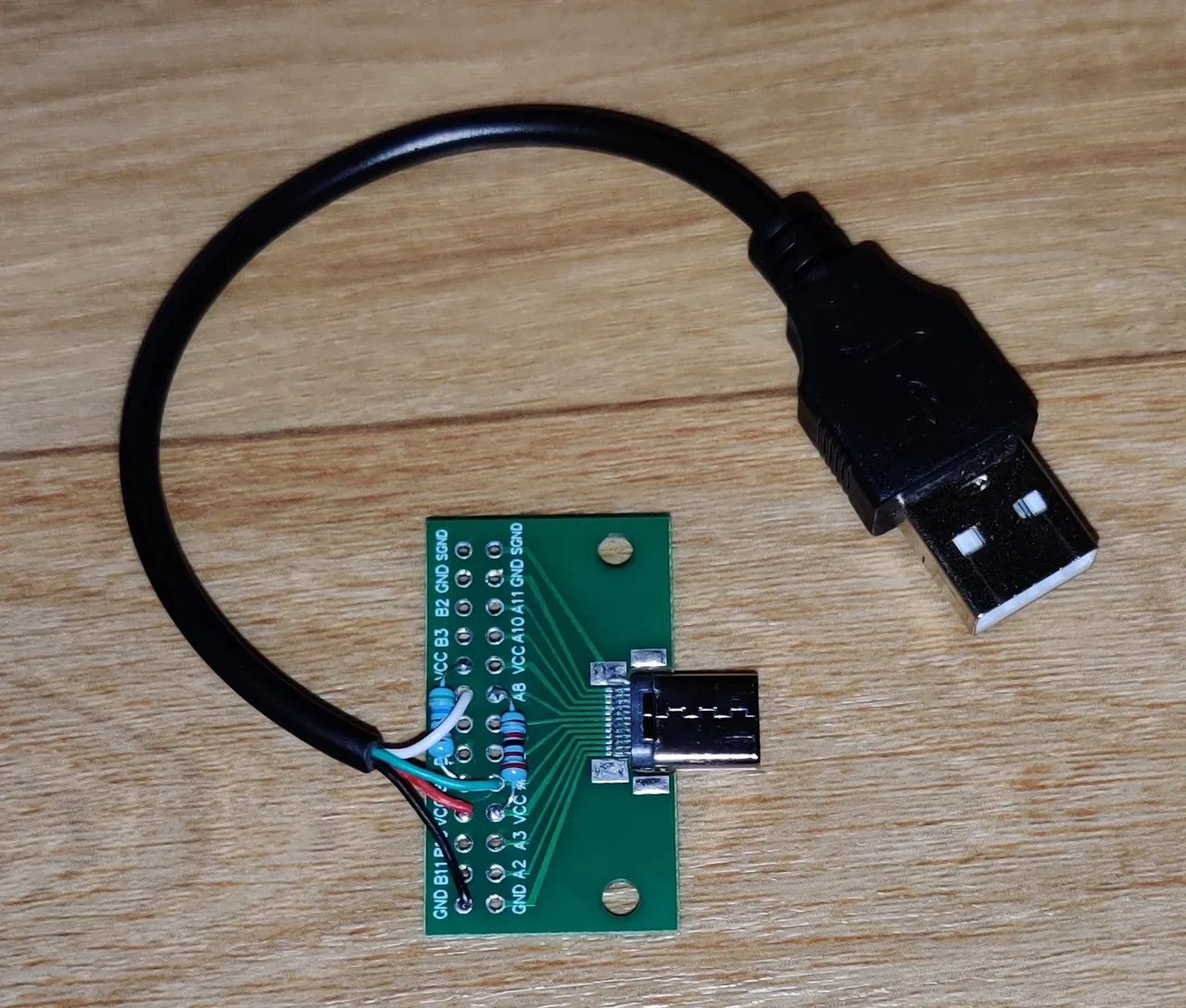

不用纠结板子的正反，因为正反两边的丝印都是一样的，不过出于美观我焊在正面。参考一下这两张图：
